Емкостные аппараты ВЭЭ

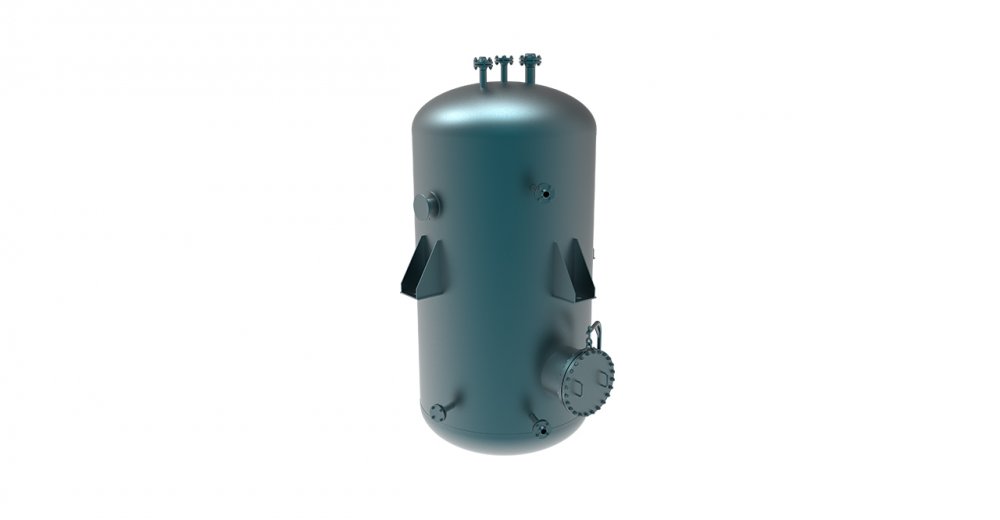

Вертикальный аппарат с эллиптическими днищами ВЭЭ

Вертикальный аппарат с эллиптическими днищами (ВЭЭ) представляет собой сосуд специального назначения, предназначенный для эффективного хранения и обработки жидких и газообразных сред в различных отраслях промышленности. Его конструкция обеспечивает равномерное распределение нагрузок и максимальную производительность.

Особенности конструкции ВЭЭ

Основные элементы конструкции аппарата ВЭЭ включают:

1. Верхнее и нижнее днище эллиптической формы, которое обеспечивает оптимальный поток вещества и снижение потерь при транспортировке.
2. Цилиндрический корпус с гладкой поверхностью, позволяющий минимизировать сопротивление потока и упростить очистку.
3. Люк для загрузки и выгрузки веществ, размещения измерительных приборов и датчиков.
4. Герметичные крышки, исключающие протечки и поддерживающие необходимые режимы давления и температуры.

Преимущества аппарата ВЭЭ

Конструкция аппарата ВЭЭ имеет ряд преимуществ, позволяющих эффективно использовать его в разных сферах промышленности:

• Высокая прочность и надежность конструкции, выдерживающей значительные механические нагрузки.
• Устойчивость к влиянию агрессивных сред и высоких температур.
• Легкость очистки и простота обслуживания благодаря гладким стенкам и удобной конфигурации.
• Широкий диапазон возможных объемов и конфигураций, подходящий для любых масштабов производств.

Применение аппаратов ВЭЭ

Аппарат ВЭЭ применяется в следующих отраслях:

• Химическое производство и переработка нефти и газа.
• Фармацевтика и биотехнология.
• Пищевое производство и хранение напитков.
• Металлургия и машиностроение.

Благодаря своим характеристикам, аппарат ВЭЭ становится незаменимым элементом многих технологических линий и установок, обеспечивая стабильность и безопасность производственных процессов.

Материалы изготовления

Для изготовления вертикальных аппаратов с эллиптическими днищами (ВЭЭ) чаще всего используют следующие материалы:

Нержавеющую сталь (например, марки AISI 304, AISI 316L):

Используется для контакта с пищевыми продуктами, агрессивными веществами и растворами, поскольку устойчива к коррозии и хорошо моется.

Углеродистую сталь (марки Ст3, Ст20):

Чаще используется для аппаратов, работающих с нейтральными или слабоагрессивными средами. Покрывается защитными покрытиями (краска, эмаль) для предотвращения коррозии.

Легированные стали (например, 12Х18Н10Т):

Повышенная жаростойкость и устойчивость к агрессивному воздействию делают этот материал идеальным выбором для высокотемпературных и высокоактивных сред.

Сплавы алюминия:

Используются реже, но подходят для легкой химии и пищевой промышленности, поскольку алюминий легкий и достаточно прочный.

Футерованные покрытия (полимерные, резиновые, стеклянные):

Применяется дополнительное покрытие внутренних стенок для повышения износостойкости и защиты от воздействия химически активных веществ.

Выбор материала зависит от специфики обрабатываемой среды, температурного диапазона, давления и требований к гигиеничности.

Стандарты и нормы изготовления аппаратов ВЭЭ

Изготовление аппаратов с эллиптическими днищами (ВЭЭ) подчиняется следующим основным стандартам и нормам:

Российские государственные стандарты (ГОСТ)

1. ГОСТ Р 52630–2012 "Сосуды и аппараты стальные сварные": Стандарт описывает принципы конструирования, расчета, изготовления и контроля качества сосудов и аппаратов из углеродистых и низколегированных сталей.
2. ГОСТ 14249–89 "Сосуды и аппараты. Нормы и методы расчета на прочность": Предписывает способы расчета прочности сосудов и аппаратов, учитывающие воздействие статических и динамических нагрузок, вибрации и прочих факторов.
3. ГОСТ 24755–89 "Арматура трубопроводная. Присоединительные размеры": Определяет размерные ряды и типы разъемных соединений арматуры и трубопроводов.
4. ГОСТ 12.2.003–91 "Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности": Содержит обязательные требования к безопасности производственного оборудования.

Международные стандарты

1. EN ISO 15010:2010 "Металлические сосуды и аппараты. Расчет и проектирование": Европейский аналог отечественного стандарта, устанавливающего методы расчета и проектирования металлических сосудов и аппаратов.
2. ASME BPVC VIII Division 1 & 2: Американские нормы, используемые при расчете и проектировании котлов и сосудов под давлением.

Отраслевые нормы и инструкции

1. Правила промышленной безопасности опасных производственных объектов, на которых используются стационарные металлические сосуды под давлением (Федеральная служба по экологическому, технологическому и атомному надзору РФ). Эти правила устанавливают специальные требования к производству, монтажу, эксплуатации и ремонту сосудов под давлением.
2. Регулирование условий труда и охраны здоровья работников, занятых производством и обслуживанием аппаратов под давлением (Санитарные правила и нормы, утверждаемые Роспотребнадзором).

Следуя данным стандартам и правилам, производители обеспечивают требуемый уровень качества, надежности и безопасности изготавливаемого оборудования.

Защита от коррозии

Защита аппарата ВЭЭ от коррозии и износа достигается комплексом мер, включающим использование качественных материалов, применение защитных покрытий и регулярное техническое обслуживание.

Основные методы защиты:

Подбор материалов

• Выбор оптимальной марки стали или сплава, устойчивого к воздействию конкретной рабочей среды (температура, влажность, концентрация агрессивных компонентов).
• Использование нержавеющих сталей (AISI 304, AISI 316L) для увеличения сопротивления коррозии.

Антикоррозийные покрытия

• Порошковые покрытия: наносятся распылением порошковой краски и запекаются в печи, создавая защитный барьер от воздействия атмосферы и химических агентов.
• Эмали и лаки: нанесение на внутреннюю и наружную поверхность для дополнительной защиты от окисления и разрушения структуры металла.
• Футеровка: внутренняя облицовка полимерами, стеклом, кафелем или другими материалами, создающими изоляцию от воздействия агрессивных веществ.

Катодная защита

• Электрохимическая защита основана на подключении внешнего источника тока, подавляющего процессы электрохимической коррозии.

Герметизация соединений

• Плотные соединения и уплотнения предотвращают проникновение агрессивных веществ внутрь конструкции и снижают скорость развития коррозии.

Правильная эксплуатация и уход

• Периодическая чистка и промывание внутренней полости аппарата от отложений и остатков реагентов.
• Своевременное устранение обнаруженных неисправностей и замена изношенных узлов и деталей.

Дополнительные мероприятия:

• Организация регулярного мониторинга состояния поверхностного слоя аппарата с применением методов неразрушающего контроля (ультразвуковая диагностика, магнитопорошковый контроль).
• Регулярная проверка работоспособности уплотнителей и прокладок, своевременная замена вышедших из строя элементов.

Комплексная реализация этих мероприятий позволяет существенно продлить срок службы аппарата ВЭЭ и снизить затраты на его восстановление и модернизацию.
